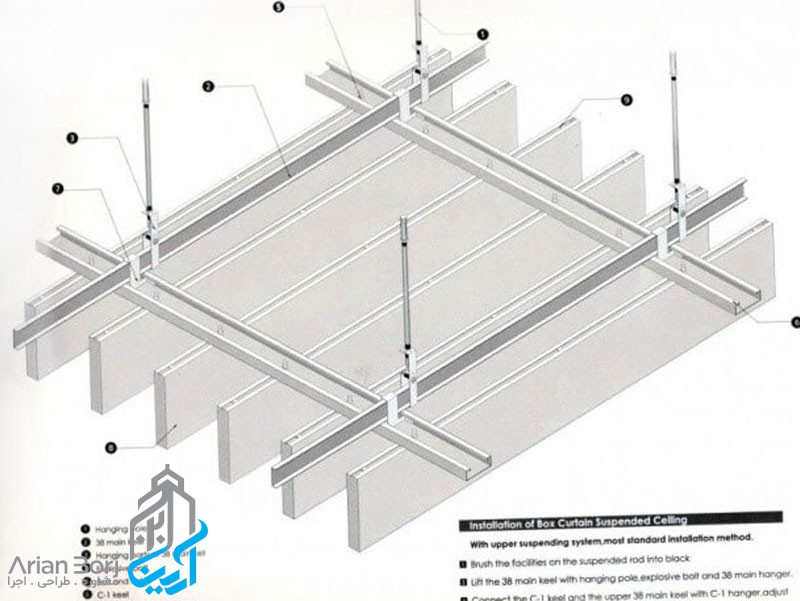

ساختار این نوع سقف کاذب از یک زیر سازی فولادی سبک با سازه گذاری در دو طرف (به صورت عمود برهم) درست شده است که پنل‌ها در یک یا دو لایه بر روی آن نصب می‌شوند.
قبل از اجرای زیر سازی سقف کاذب فاصله آویزها، فاصله سازه‌های باربر و فاصله سازه‌های پنل خور بر چه اساسی از جدول‌ها استخراج می‌شوند؟
- نوع پوشش کاری
- رده وزنی سقف کاذب
- نوع مقاومت آن‌ها در برابر آتش سوزی البته برای ساختارهایی که کد حریق دارند.
سقف کاذب D112a با کد حریق از پایین سقف کاذب بررسی کنید؟
بیشترین فاصله سازه‌های باربر CD60 و آویزها نانیوس یا براکت به صورت زیر میباشد.
اگر فاصله سازه‌هایی که پنل بر روی آن‌ها نصب می‌شوند 800 میلی‌متر باشد معتبر نمی‌باشد.
| فاصله سازه‌های باربر C (MM) | فاصله آویزها a (mm) رده ورنی سقف کاذب (kn/m2) ≤15. ≤30. ≤5. |
||
| 500 | 1200 | 950 | 800 |
| 600 | 1150 | 900 | 750 |
| 700 | 1100 | 850 | 700 |
| 800 | 1050 | 800 | 700 |
| 900 | 1000 | 800 | — |
| 1000 | 950 | 750 | — |
| 1100 | 900 | 750 | — |
| 1200 | 900 |
— |
— |
سقف کاذب D112a بدون کد حریق را بررسی کنید؟
بیشترین فاصله سازه‌های باربرF47 و آویزها ترکیبی به صورت زیر میباشد.
| فاصله سازه‌های باربرC (MM) | فاصله آویزها a (mm) رده ورنی سقف کاذب (kn/m2) ≤15. ≤30. ≤5. |
||
| 500 | 950 | 750 | 650 |
| 600 | 900 | 700 | 600 |
| 700 | 850 | 700 | 550 |
| 800 | 800 | 650 | — |
| 900 | 800 | 600 | — |
| 1000 | 750 | — | — |
| 1100 | 750 | — | — |
نکات فنی که قابل اجرا می‌باشند
برای اجرای پروژه‌ی بازسازی منزل در اصفهان زیرسازی ترکیبی فوق که از F47 و CD60 تشکیل شده‌اند برای سقف‌های کاذب D112a با پوشش یک لایه پنل 12.5 میلی‌متری که ساختار آن‌ها بدون کد حریق میباشد می‌توان به این صورت اجرا کرد.
1. سازه پنل خور
f47 به فاصله50 سانتی‌متر
2. سازه باربر
CD60 به فاصله 100 سانتی‌متر
3. آویز
نانیوس،براکت یا آویز ترکیبی به فاصله 100 سانتی‌متر
توجه
سازهایی که پنل به آن‌ها نصب می‌شوند توسط پل CD60 به سازه‌های باربر متصل می‌شوند.
D112b سقف کاذب با سازه گذاری یک طرفه
ساختار این نوع سقف از یک زیر سازی فولادی سبک با سازه گذاری در یک جهت درست شده است که پنل‌ها در یک یا دولایه بر روی این سقف نصب می‌شوند. از سقف کاذب D112b زمانی می‌توان استفاده مناسبی کرد که یک سقف کاذب با سرعت اجرایی بالا و کمترین مصالح و هزینه مد نظر باشد.
کاربرد انواع سقف کاذب در معماری داخلی بسیار زیاد است، از این نوع سقف از لحاظ اجرایی با در نظر گرفتن شرایط زیر می‌توان استفاده کرد:
- سطح سقف کاذب باید کمتر از 50 متر مربع باشد.
- دهانه سقف کاذب باید کمتر از 4 متر باشد.
- ارتفاع آویزگیری کمتر از 50 سانتی‌متر باشد.
- سقف کاذب ساده و قابل شکست نباشد.
نکات فنی که در ارتباط با سقف کاذب D112b وجود دارد و شرکت‌های معتبر کناف در اصفهان ملزم به اجرای آن هستند عبارت است از:
- در لبه‌های باربر به کارگیری سازه تراز اختیاری میباشد.ولی نصب این لبه‌های باربر باعث آسان‌تر شدن اجرای سقف می‌شود. در صورتی که از سازه تراز استفاده شود باید صفحات در حاشیه حتمابه آن‌ها پیچ شوند.
- در سقف‌های کاذبی که دارای عملکرد صوتی و کد حریق می‌باشند نصب سازه تراز چه در لبه‌های باربر و چه در لبه‌های غیر باربر از الزامات است.
- در صورتی که به عایق‌بندی سقف نیاز باشد قبل از اینکه سازه تراز نصب شود باید دو ردیف خمیر درزبند کناف بر روی آن اجرا شود.
- در تمامی ساختارهای سقف کاذب یکپارچه کناف سازه تراز به دو صورت 1.باربر 2.غیر باربر قابل اجرا میباشد.
سقف کاذب D112b بدون کد حریق
بیشترین فاصله سازه f47 آویزهای ترکیبی
| فاصله آویزها a (mm)
رده ورنی سقف کاذب (kn/m2) ≤15. ≤30. |
|
| 1100 | 900 |
سقف کاذب D112a/b بدون کد حریق
بیشترین فاصله سازه‌های پنل خور
| ضخامت پنل (mm) | bفاصله سازه‌های پنل خور(mm) |
| 2*12.5یا12.5 | 500 |
| 15 | 550 |
| 18 | 600 |
| 20 | 600 |
| 25 | 800 |
| دیوار زمینه | عامل اتصال | فواصل عوامل اتصال (سانتی‌متر) | |||
| UD28 | L25 | ||||
| دیوار خشک | پیچ TN یا FN کناف | اتصال باربر | اتصال غیر باربر | اتصال باربر | اتصال غیر باربر |
| دیوار بنایی | پیچ و رول پلاک | 60 | 100 | 30 | 60 |
نکات فنی در ارتباط با جدول بالا
- فاصله اولین عامل اتصال از انتهای سازه تراز نباید از10 سانتی‌متر بیشتر باشد.
- برای اتصال دادن سازه تراز به دیوار خشک می‌توان از پیچ TN یا FN استفاده کرد. پیچ‌ها به استادها متصل می‌شوند.
- اگر در محل اتصال هیچ زیرسازی صورت نگرفته باشد می‌توانیم قبل از پنل گذاری، یک نوار تسمه فولادی گالوانیزه به عرض 100 و ضخامت 6. میلی‌متر را به صورت سراسری در تراز مورد نظر به وسیله پانچ یا پرچ بر روی همه استادها اجرا کرد تا در تمام نقاط تراز سقف زیرسازی صورت گیرد.
- در صورتی که دیوار پیرامونی بنایی باشد پس از نازک کاری سازه ترازبر روی پوشش نهایی گچ دیوار اجرا می‌شود.
- مابین سازه تراز و دیوار نیز باید نوار چسب جداکننده قرار بگیرد.
- در لبه‌های باربر، نشیمن گاه سازه‌های پنل خور یا بار بر برروی بال سازه تراز باید حداقل 20 میلی‌متر باشد.
- در لبه‌های غیر باربر، بیشترین کنسول در سازه CD60 پانزده سانتی‌متر در سازه F47 ده سانتی‌متر و در پنل گچی نیز ده سانتی‌متر است.
اجرای آویزها
محل اجرای آویزها بر روی سقف اصلی با استفاده از ریسمان رنگ پاش تعیین می‌شود. آ.ویز با استفاده از اتصال مناسب به سقف اصلی متصل می‌گردد.
درسقف اصلی نسبت به نوع و شرایط از چه ابزاری می‌توان استفاده کرد؟
1. برای سقف‌های بتنی از مهارهای چکشی می‌توان استفاده کرد.
2. برای بلوک‌های سقفی سفالی یا سیمانی در سقف‌های تیرچه بلوک می‌توان از مهارهای ویژه اعضای توخالی استفاده کرد.
فاصله بین آویزها بر چه اساسی تولید می‌شوند؟
- رده وزنی سقف کاذب
- نوع مقاومت در برابر آتش سوزی
- از طریق جدول‌های ثبت شده در مرجع فنی کناف
هنگامی که ارتفاع آویزگیری کم باشد از اتصال مستقیم (براکت) جهت اتصال زیرسازی به سقف اصلی استفاده می‌کنیم. براکت توسط عامل اتصال مناسب به سقف اصلی متصل می‌شود و پروفیل‌های باربر نیز توسط 2 عدد پیچ LNبه براکت وصل می‌شوند.
در چه صورتی می‌توان به جای آویز نانیوس از آویز ترکیبی استفاده کرد؟
- ساختار بدون کد حریق
- ارتفاع آویزگیری کمتر از 150سانتی‌متر
اجرای بازشوها
چه مدل بازشوهایی در سقف کاذب می‌توان به راحتی انجام داد؟
- دریچه‌های بازدید
- خروجی‌های تهویه
- چراغ‌های توکار
در اجرای بازشوها باید چه مواردی را در نظر گرفت؟
1. برای ایجاد یک بازشو در سقف کاذب استفاده از یک ترتیب مناسب جهت استحکام، یکپارچگی و ایستایی امری ضروری میباشد.
2. اگر اجرای بازشو باعث قطع سازه‌های سقفی شود باید از سازه‌های کمکی و آویزهای اضافه برای حفظ یکپارچگی و ایستایی ساختار استفاده کرد.
3. برای نصب ادوات نفوذی مانند روشنایی‌های سقفی توکار باید کمترین فضای تاسیساتی پشت سقف کاذب برای جاسازی این ادوات را در نظر گرفت که بسیار مهم میباشد.
4. اگر میزان وزن ادواتی مانند روشنایی‌ها از حد مجاز بیشتر باشد برای حفظ ایستایی ساختار استفاده از آویزهای کمکی بسیار مهم میباشد.
5. با توجه به ابعاد و موقعیت دریچه و فاصله سازه گذاری امکان دارد دریچه بازدید به صورت ساده یا با تعبیه سازه‌ها و آویزهای کمکی نصب بشوند.
6. برای برش محل دریچه بر روی پنل، باید ابعاد قاب پیرامونی دریچه در نظر گرفته شود.
7. برای برشکاری و پرداخت نیز از اره چاقویی و سوهان می‌توان استفاده کرد.
8. دریچه در محل خود مستقر است و به وسیله پیچ TB به فاصله حداکثر 15 سانتی‌متر به پنل نصب می‌گردد.
